容量選擇：50N、100N、200N、500N、1kN、2KN、5kN
最大行程 ：650MM標準型,850加高型 其它可定制
有效寬度 ：不限
測試速度 ：0.001~500mm/min 或其它
速度精度 ：±0.25-0.5%
單位切換 ：N,kN,kgf,Lbf,MPa,Lbf/In2,kgf/mm2

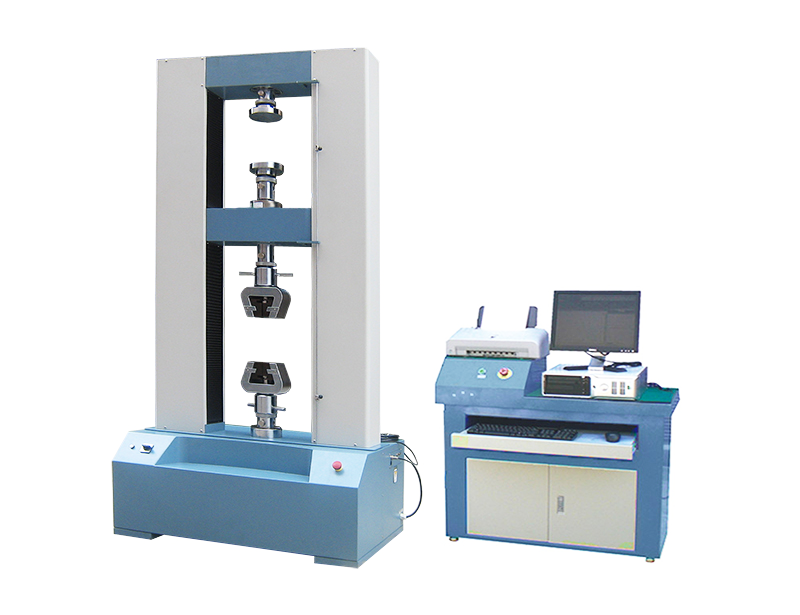

焊點抗拉強度試驗機
焊點拉力測試目的：
焊點拉力測試的目的是評估焊接接頭的強度和韌性，以確保其能夠承受預定的拉力負荷，保證產品的質量和安全性。
測試原理
焊點拉力測試采用拉伸試驗的方法，將焊接接頭置于拉伸應力作用下，觀察其變形、斷裂和失效的情況。通過測量拉伸載荷和位移，可以計算出焊接接頭的抗拉強度、伸長率和屈服強度等指標。
測試設備
1.焊點抗拉強度試驗機:應具備高精度載荷和位移測量系統，以及足夠的拉伸空間，以滿足不同類型焊接接頭的測試需求。
2.輔助設備:包括夾具（兩套）、支架、防護裝置等，以確保測試過程中的安全性和穩定性。
測試步驟
1.準備樣品:選取具有代表性的焊接接頭，其尺寸和形狀應符合測試要求

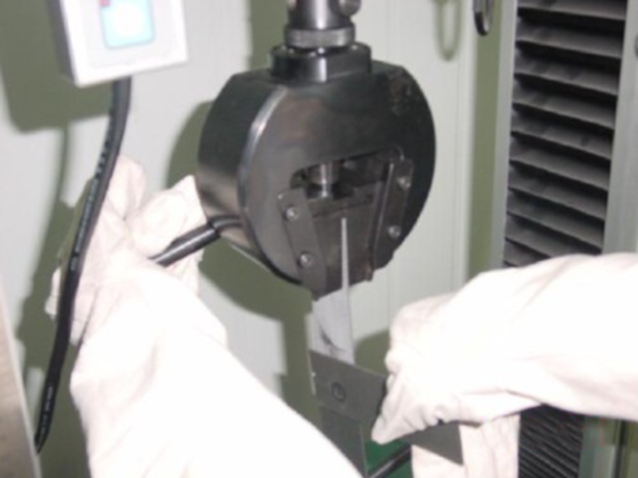

2.安裝樣品:將樣品放置在拉伸試驗機的工作臺上，確保夾具與樣品適配, 并按規定的操作將樣品夾在試驗機夾具上。
3.調整參數:設置拉伸速度、最大載荷等參數，啟動試驗機開始測試。
4.觀察記錄:觀察焊接接頭的變形情況，記錄載荷-位移曲線、最大拉伸載荷及各項力學指標。
5.分析結果:根據測試數據，分析焊接接頭的強度和韌性等性能。
試驗滿足及執行標準：
GB 2649-1989《焊接接頭力學性能試驗取樣方法》
GB 2651-1989《焊接接頭拉伸試驗方法》
GB 2652-1989《焊縫及熔敷金屬拉伸試驗方法》
GB 2653-1989《焊接接頭彎曲及壓扁試驗方法》
GB 2654-1989《焊接接頭及堆焊金屬硬度試驗方法》
核心技術參數：
| 容量選擇 | 50N,100N,250N,500N,1kN,2.5kN,5KN |
| 單位切換 | N,kN,kgf,Lbf,Mpa,Lbf/In²,kgf/mm² |
| 荷重分解度 | 1/500,000(0.5級)/1/250,000(1級) |
| 試驗機精度等級 | 0.5級/1級 |
| 力量放大倍率 | 無段 |
| 最大行程（不含夾具） | 650mm(標準型),850mm(加高型) 可選 |
| 有效寬度 | 不限 |
| 測試速度 | 0.001~500mm/min 或其他 |
| 速度精度 | ±0.25%(0.5級) / ±0.5%(1級) |
| 位移分辨率 | 0.00004mm |
| 軟體 | 可閉環控制軟體 |
| 馬達 | AC伺服馬達 |
| 傳動桿 | 高精度滾珠絲桿 |
| 主機尺寸(WxDxH) | 標準型：585×505×1290mm加高型：585×505×1490mm |
| 電源 | AC220/50Hz 10A 或指定 |
* 選配不同夾具，可完成不同材料的拉伸、壓縮、彎曲、剪切、撕裂、剝離等多種試驗。
